¿Por qué el conductor a tierra es tan importante?
Existe un hábito bastante extendido en muchas reformas e instalaciones antiguas: ignorar, cortar o simplemente no conectar el cable verde/amarillo (el conductor de protección o PE). La excusa suele ser siempre la misma: "Si los electrodomésticos funcionan igual sin él y el diferencial ya está en el tablero, ¿para qué tomarse el trabajo de pasarlo?"
El problema es que esta forma de pensar confunde dos conceptos totalmente distintos: funcionalidad y seguridad. Un electrodoméstico necesita únicamente diferencia de potencial entre fase y neutro para funcionar, pero necesita la tierra para no convertirse en un riesgo eléctrico.
¿Cuál es la función real del cable de tierra?
El conductor de protección no transporta corriente en condiciones normales de uso. Su trabajo empieza únicamente cuando algo solo sale mal.
Su objetivo principal es ofrecer una vía alternativa de bajísima resistencia conectada a la masa metálica de todos los equipos del hogar (chasis de lavadoras, heladeras, carcasa del termo eléctrico, griferías o estructuras metálicas).
La física del camino paralelo
La corriente eléctrica siempre busca cerrar circuito de regreso a la fuente (el transformador de distribución) a través del camino que le ofrezca menor impedancia.
- Resistencia del cuerpo humano húmedo: Cerca de 1000 Ω (o menos según el grado de humedad).
- Resistencia de un circuito de tierra bien dimensionado: Habitualmente menor a 10 Ω.

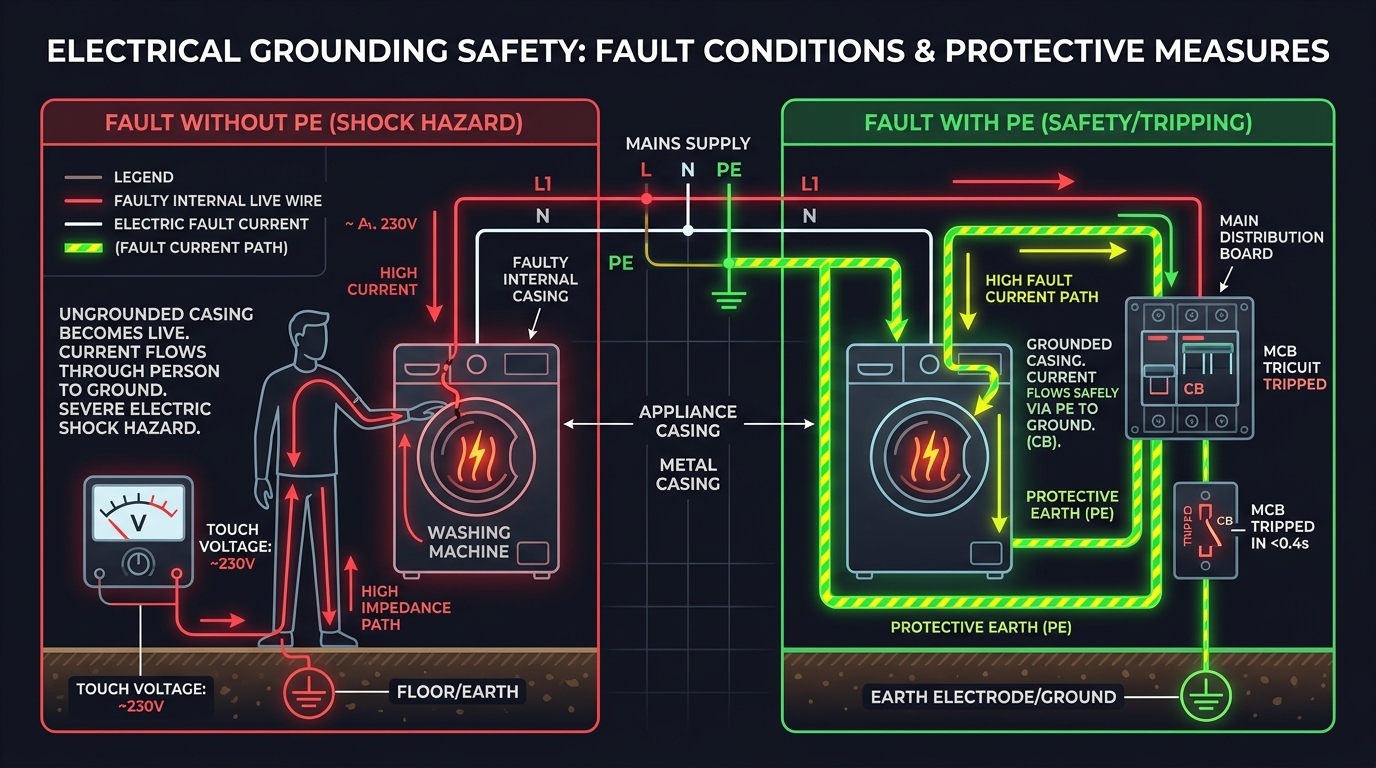

Si la fase entra en contacto con la carcasa metálica de una lavadora:
- Sin cable de tierra: La masa metálica queda a 230 V respecto al suelo. La carga se queda ahí "atrapada" hasta que una persona toca la carcasa y ofrece el único camino posible hacia el suelo.
- Con cable de tierra: El cable verde/amarillo uniendo la carcasa a la jabalina o pica de tierra ofrece una resistencia de apenas unos pocos ohms. La corriente de fuga drena de inmediato de forma masiva hacia la tierra.
La diferencia entre protección activa y protección pasiva
A menudo se piensa que el interruptor diferencial y el cable de tierra compiten entre sí, cuando en realidad colaboran en momentos diferentes:
- El diferencial es una protección reactiva: Necesita que ocurra una fuga de corriente para medir la diferencia entre fase y neutro y abrir el circuito.
- El cable de tierra es la ruta de escape previa: Es el medio físico que permite que esa fuga ocurra inmediatamente en el equipo, antes de que el usuario intervenga.
En resumen: Sin cable de tierra, el diferencial sigue estando en el tablero, pero está ciego frente a la falla. El diferencial no sabrá que la heladera o la grifería están electrificadas hasta que alguien toque el equipo y obligue a la corriente a pasar por su cuerpo.
Qué pasa cuando el cable de tierra está mal instalado o interrumpido
No basta con pasar un cable verde/amarillo por las canalizaciones; el circuito de protección debe ser continuo y efectivo. Existen tres fallas muy comunes en las viviendas:
- Falta de continuidad en el circuito: Conectar el cable de tierra en los tomacorrientes pero dejarlo desconectado en las cajas de paso o en la barra principal del tablero. Esto genera una "falsa sensación de seguridad".
- Resistencia de jabalina elevada: Picas de tierra sulfatadas, flojas o clavadas en terrenos secos con alta resistividad sin tratamiento. Si la resistencia a tierra sube por encima de los valores normativos, parte de la corriente de falla buscará otros caminos (como el usuario).
- El "puente" peligroso entre Neutro y Tierra (PEN improvisado): Unir el neutro al borne de tierra en un tomacorriente dentro de una instalación monofásica residencial. Esta práctica es extremadamente peligrosa: si el neutro de la red se corta aguas arriba, todas las carcasas metálicas conectadas a ese tomacorriente quedarán energizadas a la tensión de fase.
Conclusión
El cable de tierra no es un gasto accesorio ni un requerimiento secundario. Es el canal de drenaje indispensable para que las protecciones del tablero puedan actuar de forma preventiva.
Instalar un diferencial sin un circuito de tierra continuo es como equipar un auto con airbags pero quitarle los cinturones de seguridad: la protección existe, pero solo actuará tras un impacto directo en el usuario.
